¶ 常用功能介绍
本章节讲解软件中常用的功能板块

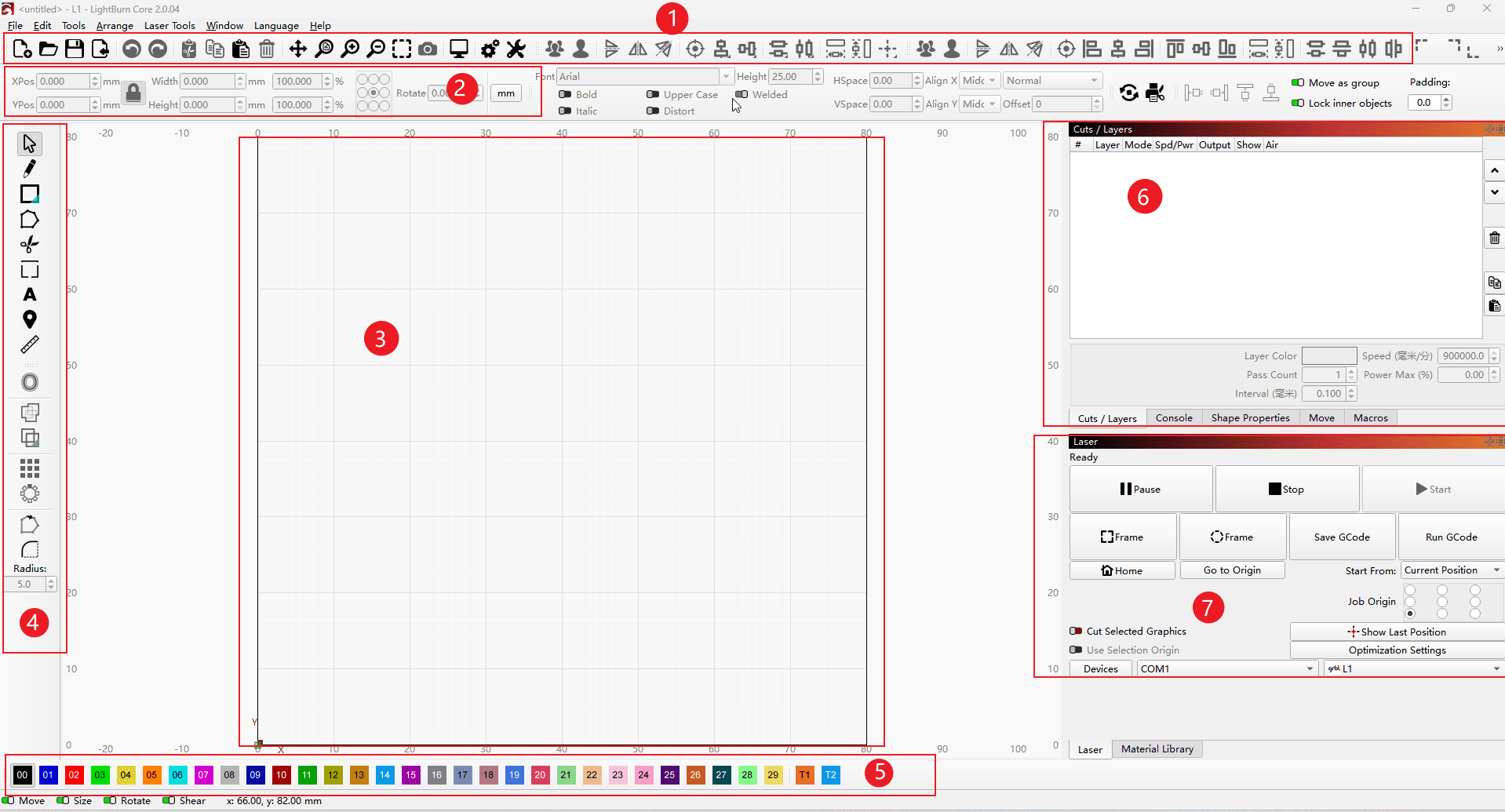

¶ 主页面
（按照以下序号排列）
- 1.状态栏：软件设置已经文件导入等操作都在这一栏目
- 2.尺寸栏：设置雕刻图形的尺寸以及位置信息
- 3.工作台：在导入配置文件后展示出的面积机器机器的最大雕刻尺寸，注意不要超出
- 4.工具栏：图形设置工具，测量以及输入文字等操作均在这一栏目，可以将鼠标停留在图标上查看信息
- 5.颜色栏：在文件中如果有需要分组的矢量线段需要使用不同的雕刻参数时，可以使用以下颜色进行区分，根据不同的颜色进行参数设置
- 6.参数栏：设置雕刻的模式和雕刻参数等操作以及移动等操作均在这一栏
- 7.操作台：开始雕刻，结束雕刻等功能性操作
|

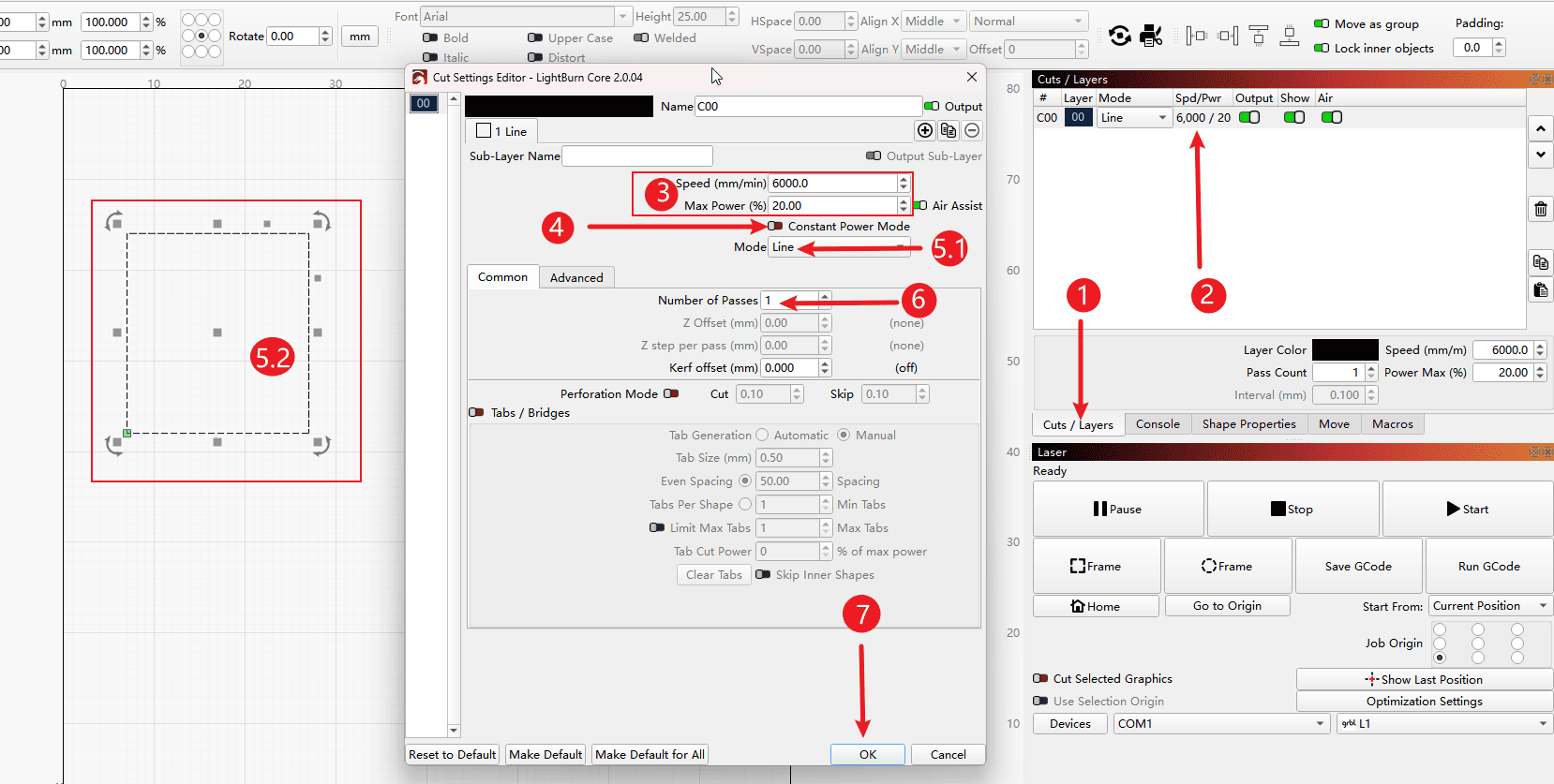

¶ 切割/雕刻功能
（按照以下序号）
- 1.点击切割设置栏
- 2.双击参数设置雕刻可以进入参数设置页面
- 3.雕刻速度和激光功率设置栏目
- 4.恒功率模式，在切割时需要开启，雕刻操作则保持
- 5.1.可以设置5.2图中选择的线段是否以轮廓线雕刻还是将内部填满成为色块
- 6.设置雕刻或者切割的次数
- 7.点击OK即可保存设置
|

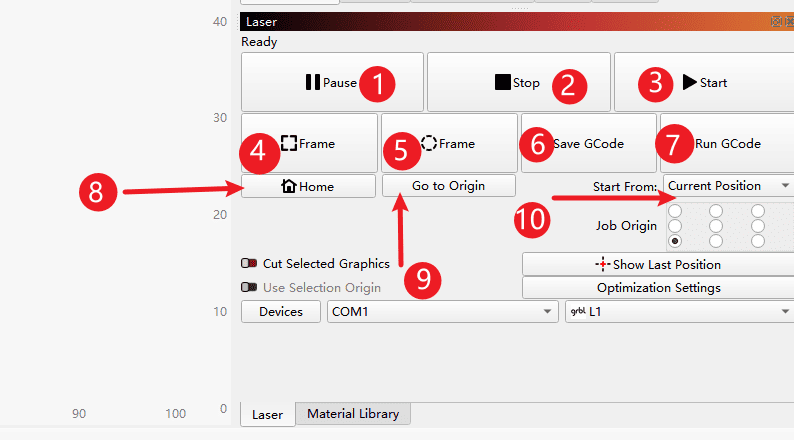

¶ 激光设置栏
（按照以下序号）
- 1.暂停按键
- 2.停止按键
- 3.开始按键
- 4.沿图形的最大尺寸走正方形预览
- 5.沿图形的最大尺寸走圆形预览
- 6.将文件保存为gcode文件
- 7.打开制作好的gcode文件进行运行
- 8.回到机械原点（注意：如果机器上没有限位开关请不要点击）
- 9.前往工作原点
- 10.设置文件开始的位置，一般使用从当前位置进行雕刻
|
¶ 移动栏
（按照以下序号）
- 1.选择移动
- 2.这里可以设置需要移动到的坐标位置，方便快速移动
- 3.方向控制按键
- 4.移动速度和移动的距离设置
- 5.设置原点
- 6.清除原点
- 7.设置结束位置
- 8.打开激光按钮
|
